Wpływ klasy odporności ogniowej na parametry techniczne rewizji w sufitach i szachtach instalacyjnych

Spis treści

• Wymagania dla klas odporności ogniowej od EI 30 do EI 120
• Zachowanie mechaniczne i termiczne przegród budowlanych
• Warunki techniczne odbioru obiektów użyteczności publicznej

Zapewnienie swobodnego dostępu do ukrytych instalacji technicznych w budynkach użyteczności publicznej wymaga pogodzenia dwóch skrajnych potrzeb. Przegrody poziome i pionowe muszą utrzymać ciągłość wydzielonych stref pożarowych, a jednocześnie pozwalać na bezinwazyjne przeglądy zaworów, wodomierzy czy sterowników. Architekci i inżynierowie budownictwa rozwiązują ten problem poprzez stosowanie dedykowanych zamknięć rewizyjnych. Konstrukcje te umożliwiają sprawną obsługę szachtów bez naruszania struktury stropu lub ściany w momencie awarii. Obiekty o dużym zagęszczeniu przebywających osób, takie jak biurowce, szpitale czy budynki wielorodzinne, wymagają bezwzględnej niezawodności tych systemów. Skuteczność zabezpieczenia zależy od precyzyjnego dobrania parametrów technicznych do specyfiki konkretnego wydzielenia. Odpowiednio wkomponowana rewizja wtapia się w płaszczyznę płyty gipsowo-kartonowej, co łączy rygorystyczne wymogi inżynieryjne z oczekiwaniami estetycznymi inwestora.

Wymagania dla klas odporności ogniowej od EI 30 do EI 120

Przepisy techniczno-budowlane oraz norma badawcza PN-EN 13501-2 szczegółowo definiują parametry dopuszczalne dla sufitów podwieszanych i szachtów instalacyjnych. Litera E określa szczelność ogniową, czyli zdolność przegrody do powstrzymania płomieni oraz gorących gazów pożarowych. Litera I odpowiada za izolacyjność termiczną, która blokuje przepływ ciepła i chroni stronę nienagrzewaną przed zapłonem. Budynki niskie oraz średniowysokie wymuszają na generalnych wykonawcach budowę stref w podstawowej klasie EI 30. Znacznie wyższe restrykcje obejmują obiekty wysokie i wysokościowe. Dłuższy czas niezbędny na ewakuację setek użytkowników powoduje konieczność montażu systemów osiągających parametry EI 60 lub EI 120.

Przeczytaj również: Jakie funkcje pełnią klapy rewizyjne w sufitach, ścianach i podłogach?

Liczba w oznaczeniu klasy wskazuje gwarantowany czas ochrony wyrażony w minutach. Projektanci dobierają ten parametr niezależnie dla każdego fragmentu wydzielenia pożarowego. Uwzględniają przy tym charakterystykę prowadzonych kabli, funkcję pomieszczeń przyległych oraz gęstość obciążenia ogniowego. Poziome systemy z płyt gipsowo-kartonowych uzyskują deklarowane wyniki poprzez zastosowanie odpowiedniej liczby warstw opłytowania oraz wzmocnionej konstrukcji nośnej. Pionowe szachty osadzone w ścianach z bloczków, betonu czy profili stalowych potrzebują natomiast zamknięć rewizyjnych o parametrach równych klasie samej ściany. Zastosowanie słabszego komponentu w punkcie dostępowym automatycznie obniża certyfikację całej konstrukcji odcinającej.

Przeczytaj również: Co należy rozumieć pod pojęciem odporności ogniowej?

Zachowanie mechaniczne i termiczne przegród budowlanych

Elementy budowlane poddane działaniu pożaru reagują adekwatnie do swojej orientacji przestrzennej. Zamknięcia osadzone w suficie mierzą się z zupełnie innym zestawem sił niż modele przeznaczone do ścian. Pozioma orientacja ramy powoduje, że konstrukcja musi nieustannie przeciwdziałać grawitacji przy jednoczesnym osłabieniu strukturalnym materiału. Dodatkowy problem stanowi ekstremalne obciążenie termiczne wywołane prawami fizyki. Gorące gazy i dym naturalnie unoszą się ku górze. Kumulują tym samym najwyższe temperatury bezpośrednio pod powierzchnią stropu. Przegrody pionowe absorbują energię pożaru w inny sposób, a ich odkształcenia wynikają głównie z naprężeń rozciągających. Różnice te wymuszają na producentach projektowanie odrębnych profili aluminiowych oraz specjalnie wzmacnianych zawiasów dla każdego wariantu.

Przeczytaj również: Fakty i mity na temat styrobetonu

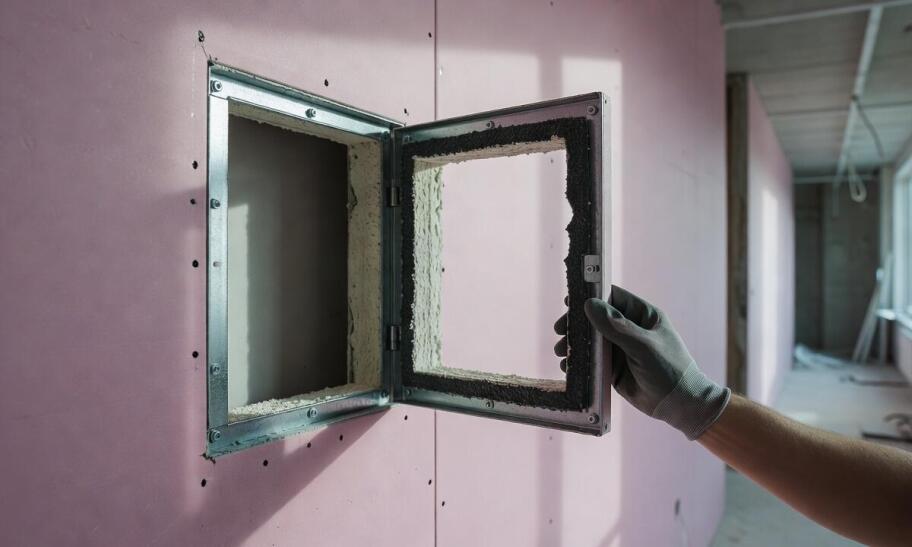

Szczelność układu opiera się na zaawansowanych materiałach izolacyjnych. Wypełnienie skrzydła bazuje najczęściej na specjalistycznych płytach typu DF lub GKF. Rdzeń gipsowy uzupełniony włóknem szklanym spowalnia oddawanie wody krystalizacyjnej i zatrzymuje przenikanie ciepła. Równie istotnym komponentem są uszczelki pęczniejące naklejane na obwodzie wewnętrznej ramy. Paski te pod wpływem rosnącej temperatury drastycznie zwiększają swoją objętość. Reakcja ta prowadzi do trwałego zablokowania szczelin między skrzydłem a profilem, co skutecznie odcina drogę dymom toksycznym. Grubość oraz skład chemiczny pęczniejących wkładów warunkują utrzymanie ciągłości bariery przez wymagane kilkadziesiąt minut.

Dystrybutorzy armatury budowlanej dostarczają gotowe pakiety montażowe bezpośrednio na place budów. Hurtownia Hydrotakt Naj opiera swój profil działalności na rozwiązaniach posiadających aktualne aprobaty techniczne ITB. Certyfikowane klapy rewizyjne trafiają do instalatorów po przejściu rygorystycznych testów w piecach probierczych według normy PN-EN 1363-1. Wyniki pomiarów termopar potwierdzają, że dany wyrób zachowa stabilność wymiarową w systemach suchej zabudowy i nie naruszy struktury przegrody podczas pożaru.

Warunki techniczne odbioru obiektów użyteczności publicznej

Brak konsekwencji w doborze certyfikowanych zamknięć stanowi jedno z najczęstszych ryzyk podczas finalizowania inwestycji. Pozytywny wynik inspekcji Państwowej Straży Pożarnej oraz nadzoru budowlanego zależy od dostarczenia kompletnej dokumentacji materiałowej. Zastosowanie rewizji o klasie zaniżonej względem specyfikacji projektowej grozi natychmiastowym wstrzymaniem procedury dopuszczenia obiektu do użytkowania. Wymusza to na generalnym wykonawcy kosztowny demontaż elementu, uszkodzenie wykończonej powierzchni ściany i ponowny montaż właściwego wariantu.

Kierownicy budów odpowiadają za weryfikację deklaracji właściwości użytkowych przed wbudowaniem komponentu. Dopasowanie parametrów ochrony przeciwpożarowej do charakterystyki szachtu zapewnia trwałość i poprawność funkcjonowania całej bariery odcinającej. Wykorzystanie atestowanych technologii eliminuje problemy prawne, ułatwia cykliczną konserwację węzłów sanitarnych i gwarantuje pełne bezpieczeństwo osobom przebywającym w strefach ewakuacyjnych.
